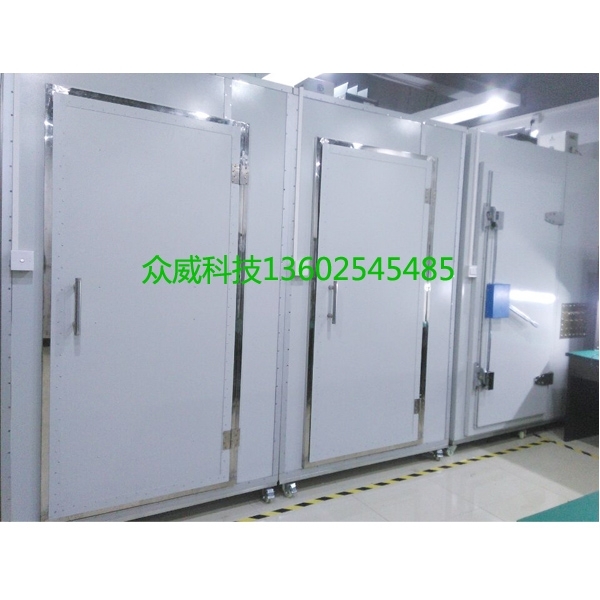

屏蔽房的屏蔽系統及施工要點
2023-02-25 19:26:51
?隨著近幾年網絡的發展越來越廣泛，因此電磁干擾和電磁輻射也對我們工作及生活造成了困擾，隨著屏蔽布線技術的逐步普及，越來越多的人對想要了解屏蔽布線系統的基礎知識及施工要點等。今天就東莞眾威廠家的技術人員為大家介紹屏蔽房的屏蔽系統及施工要點：
一、屏蔽系統的組成
屏蔽布線系統的功能體現需要做到所有連接硬件都使用屏蔽產品，包括：傳輸電纜、配線架、模塊和跳線。如果只是傳輸信道的一部分使用了屏蔽產品(如：水平電纜)，則起不到整體系統屏蔽的作用。
二、施工要點
1、屏蔽線纜
目前的屏蔽雙絞線中，主要有超5類(5e)屏蔽雙絞線，6類屏蔽雙絞線，超6類(6A)屏蔽雙絞線，7類屏蔽雙絞線以及7A類屏蔽雙絞線。其中，金屬箔一般為鋁箔，金屬編織網一般為銅編織網。所以，對應的屏蔽線纜就有F/UTP，U/FTP，SF/UTP，S/FTP，F/FTP，SF/FTP等。鋁箔屏蔽的屏蔽對絞電纜(F/UTP，U/FTP，F/FTP等)中都自帶匯流銅導線，用于防止鋁箔萬一出現橫向斷裂時，匯流導線仍然能夠涉放屏蔽層桑德感應電流，使屏蔽性能依然保持。
2、屏蔽模塊
屏蔽模塊分有RJ45型和非RJ45型兩大類。根據IEC 60603標準，RJ45型模塊可以支持250MHz的傳輸帶寬，而500MHz的6A類布線系統同樣使用了RJ45型模塊。對非RJ45(如GG45、TERA等等)型模塊，因其四個線對分別位于模塊的四個對角位置，并在四個線對之間添加了金屬隔離體，切斷了芯線之間的電磁耦合，因此它可以支持1000～1200MHz的傳輸帶寬。屏蔽模塊通過屏蔽外殼將外部電磁波與內部電路完全隔離。因此它的屏蔽層需與對絞線的屏蔽層連接后，形成完整的屏蔽結構。
3、屏蔽配線架
屏蔽配線架上具有接地匯接排和接地端子，匯接排將屏蔽模塊的金屬殼體聯結在一起。屏蔽模塊的金屬殼體通過接地匯接排連至機柜的接地匯接排完成接地。屏蔽配線架可為屏蔽模塊+配線架組合和一體化兩類結構。
以上屏蔽房的屏蔽系統及施工要點就介紹到這里了，綜合布線基本上都可以用屏蔽系統，但有些需要考慮傳輸質量和傳輸效率的場所。大家可以結合上次我們提到的屏蔽房工程技術要點一起來了解。
